HYOBS6518DC-1U413系列bypass設備

百卓網絡HYOBS6518DC-1U413系列bypass設備是一種光路控制設備，可用于保護光設備在出現故障（電源中斷、硬件故障、軟件死鎖等）時，將被保護的設備旁路繞過此節點而保證網絡不受影響。

百卓網絡HYOBS6518DC-1U413系列bypass設備支持掉電旁路功能（bypass掉電后自動切換旁路）、無心跳信號旁路功能（在丟失心跳信號后自動旁路）、手動旁路（手動操作旁路）等旁路功能，設備支持對每一條光鏈路獨立控制操作。

百卓網絡HYOBS6518DC-1U413系列bypass設備主要應用于流控設備光鏈路保護、直放站光設備光鏈路保護等場景。

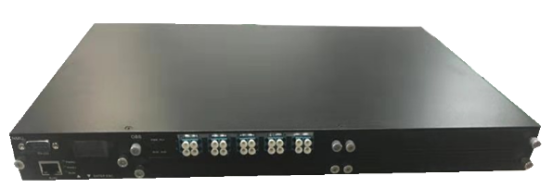

（外觀圖）

概述

產品示意圖

NMU插盤：

⑴指示燈

P：指示當前設備電源工作狀態，燈亮表示電源工作，燈滅表示電源未工作；

R：指示主控插盤工作狀態，正常狀態1秒鐘亮滅一次；

1-4：分別指示四個業務插盤的運行狀態，燈亮表示插盤工作，燈滅表示插盤未工作。

⑵ETH、Console接口：設備監控?cái)?shù)據信息的通信接口。

OBS插盤：

⑴四個OBS業務插盤鏈路順序如上圖所示。

⑵光接口說明：插盤面板上光接口，按照光路連接說明進行光路連接

產品特點

1.具有插入損耗小，切換速度快等特點。

2.采用LED指示燈，非常直觀的顯示光路狀態，方便用戶的操作。

3.設備指令地址設置：可設置“設備指令地址”，方便用戶能在串口資源緊張的情況下，用一個串口或者RJ45接口控制多臺設備。

4.告警功能?

⑴聲音告警：當設備發生告警時，設備上有蜂鳴器告警音提示，并且提供禁音功能。

⑵光告警：當設備發生告警時，設備通過LCD顯示屏進行提示。

5.回切方式設置功能

⑴“自動回切”：若某鏈路處于自動模式下，bypass設備根據主、旁條件進行智能切換，當符合“主路”條件時，若當前狀態為“旁路”，將在自動回切延時（0~9999秒）后自動切換到“主路”狀態，0秒表示符合條件立即切換。

⑵“不自動回切”：不管是在“自動模式”，還是在“手動模式”，都不會自動的從“旁路”狀態切換為“主路”狀態，必須通過人工干預（通過按鍵或者指令）方式切換到“主路”狀態。

6.具有切換日志保存功能：可對設備鏈路狀態發生切換的時間、原因及結果進行記錄。

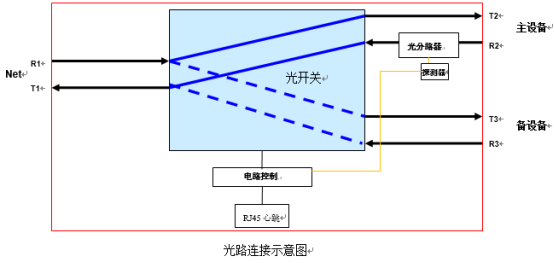

光路連接說明

? ? ? ? ? ? ? ? ? ? ? ? ? ?

·主路（在線）狀態： R1→T2? ?R2→T1

·旁路狀態：R1→T3? ?R3→T1

產品規格

參數	單位	指標
測試波長	nm	1310 / 1550
插入損耗	dB	≤ 1.5
回波損耗	dB	≥ 50
串?dāng)_	dB	≥ 55
波長相關損耗	dB	≤ 0.25
偏振相關損耗	dB	≤ 0.1
光功率監測范圍	dBm	-50 ～ +23
光功率分辨率	dB	0.01
光功率測量精度	dB	≤0.5（+23 dBm ～ -40dBm ）
光功率測量精度	dB	≤1.0（-40 dBm ～ -50dBm ）
切換時間	ms	＜ 50
光纖類型		SM（9/125um）
光連接器		LC/PC
監控端口		ETH(RJ45)、Console(RS-232)?
工作電源	V	雙AC: 85 ～ 264（50/60Hz）雙DC：-40V～-57V?
功耗	W	＜ 15
工作溫度	℃	-5～55
存儲溫度	℃	-20～75
機箱類型		1U標準19”機架（483×303×44mm）

產品可靠性指標

1.設備支持7×24小時不間斷運行。

2.設備的可靠度大于99.999%，設備的宕機不會影響原業務的運行。

3.設備設計壽命應大于10年。

4.設備的硬件與軟件相互配合，提供對設備故障的管理能力。

5.設備的MTBF（平均故障間隔時間）≥2萬小時以上，MTTR≤0.5h。

運行性能指標

1.支持10GE光、GE光等多種網絡接口。

2.支持?jǐn)?shù)據透明傳輸，支持掉電旁路、主動心跳旁路、被動心跳旁路、無光旁路。

3.設備所有端口完全實現100%線速轉發，保證無丟包、無錯包等高可靠性。

4.設備丟包率低于0.00001%。

5.設備轉發數據時延應小于100微秒。

6.支持SNMP V3協議,支持設備日志管理。
